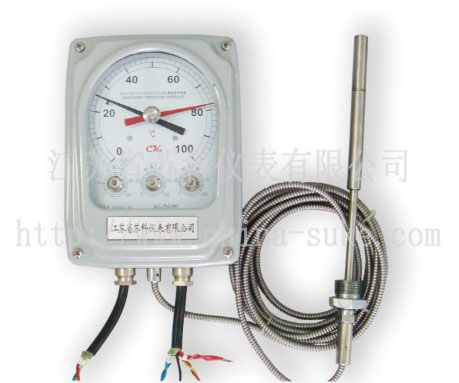

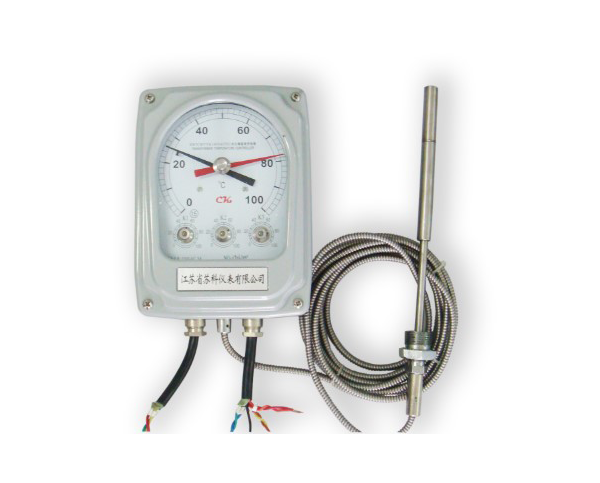

BWY-803A(TH)變壓器溫度指示控制器
|
|
BWY(WTYK)-802A、803A、804型變壓器溫度指示控制器采用復合傳感器技術，即儀表溫包推動彈性元件的同時，能同步輸出Pt100熱電阻信號，此信號可遠傳到數百米以外的控制室，通過XMT系列數顯溫控儀同步顯示并控制變壓器油溫。也可通過XMT系列數顯溫控儀，將Pt100熱電阻信號轉換成與計算機聯網的直流標準信號(0～5V、1～5V、4～20mA)輸出。采用外置接線盒方便用戶接線。
主要技術參數：
1、BWY-803A（TH）變壓器溫度指示控制器
⑴ 工作條件：環境溫度-40～55℃；相對濕度＜95%
⑵ 測量范圍：0~100℃ 0~120℃（正常產品0~100℃即可）；精度：1.5級
⑶ 控制開關：三組可調開關；設定誤差：±3℃；切換差：6±2℃
標準設定點：K1=55℃；K2=65℃(802無）；K3=80℃
接點功率：AC：220V；3A，DC：220V；50W
⑷ 輸出信號：可輸出Pt100熱電阻信號
2、BWY-803B（TH）變壓器溫度指示控制器
（1）-（3）條同1
⑷ 輸出信號：可輸出4-20mA電流信號（配XMT型數字溫度顯示儀）
⑸ 引線（屏蔽電纜）阻值：小于600Ω減去負載阻值。（采樣電阻）
⑹ 電源：AC：220V±10%；頻率：50～60Hz
3、XMT系列數字溫度顯示儀
⑴ 儀表外形及安裝口尺寸：160*80（152+1mm×76+1mm）
⑵ 工作條件：環境溫度：0-50℃；相對濕度：＜85%
⑶ 顯示范圍：0-100（120）℃；精度：1.0級；0.5級
⑷ 引線阻值：應小于10Ω，且三根引線電阻差值≤0.1Ω
⑸ 輸入信號：Pt100熱電阻信號。
⑹ 輸出信號：同時輸出4-20mA和0-5V信號
⑺電源：AC：220V±10%；頻率：50～60Hz
設計選型
序號 |
型 號 |
主 要 用 途 |
配套部件 |
1 |
BWY-803A（TH） |
⑴測量變壓器頂層油溫，當溫度超過設定值時啟動冷卻系統，發出報警信號。
⑵同時輸出Pt100熱電阻信號。 |
|
2 |
BWY-803A（TH）/
XMT |
⑴同1- ⑴
⑵可遠傳監測變壓器油溫，并可同時輸出4-20mA或0-5V信號，輸入計算機。 |
XMT |
3 |
BWY-803B（804）（TH） |
⑴同1
⑵輸出4-20mA電流信號（一般的正常使用2產品） |
|
儀表特點：
BWY-803□（TH）系列變壓器溫度指示控制器改進型儀表，增加了微機接口，實現了型號單一，性能齊全的設計理念，使客戶在采購、貯運、調試、安裝更簡便，更安全。滿足了不同客戶的需求。
|
|
|
|
