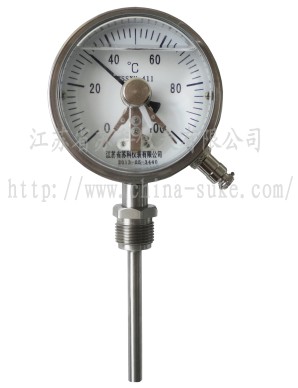

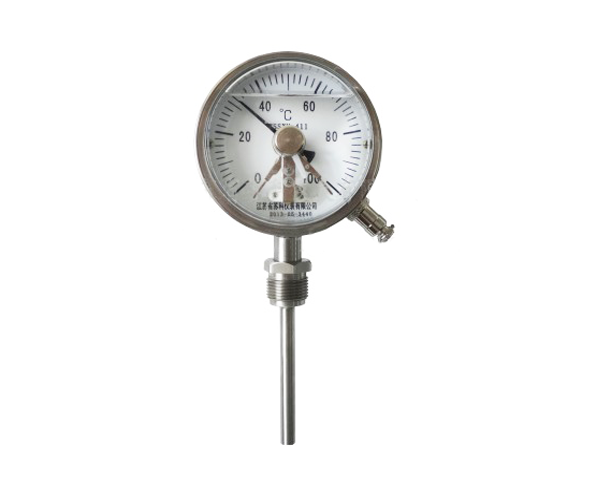

WSSXN系列耐震電接點雙金屬溫度計
|
|
WSSXN系列耐震電接點雙金屬溫度計是一種測量中低溫度的現場檢測儀表�？梢灾苯訙y(cè)量各種生產過程中的-80℃～+500℃范圍內的液體、蒸汽和氣體介質及環境場所惡劣且有振動的溫度。該溫度計從儀表內部充耐震油,可有效克服機械振動帶來的指針抖動.在設計原理及結構上具有防水、防腐蝕、耐震動、直觀、易讀數、無汞害、堅固耐用等特點，耐震電接點雙金屬溫度計廣泛應用于石油、化工、機械、船舶、發電、紡織、印染等工業和科研部門。
一、主要特點
現場顯示溫度，直觀方便；安全可靠，使用壽命長；
多種結構形式，可滿足不同要求。無汞害，易讀數，堅固耐震。
保護管材為0Cr18Ni9 1Cr18Ni9Ti不銹鋼和鉬二鈦，承壓、防腐能力強。
抽芯式溫度計可不停機短時間維護或更換機芯。
表盤形式有軸向型、徑向型、萬向型等品種齊全，適應于各種現場安裝的需要。
二、工作原理
耐震電接點雙金屬溫度計是基于繞制成環性彎曲狀的雙金屬片組成。一端受熱膨脹時，帶動指針旋轉，工作儀表便顯示出所應的溫度值，并且防止環境振動在雙金屬溫度計內部充裝硅油以達到減震的目的。
三、執行標準
JB/T8803-1998 GB3836-83
四、其他參數
標度盤公稱直徑：100
精度等級：（1.0），1.5
熱響應時間：≤40S
防護等級：IP55
環境溫度：-40~85℃
角度調整誤差：角度調整誤差應不超過其量程的1.0%
回差：回差應不大于基本誤差限的絕對值
重復性：重復性極限范圍應不大于基本誤差限絕對值的1/2
五、電氣參數
| 額定功率VA |
最高工作電壓V |
最大允許電流 |
10 |
220V AC |
0.7A |
24V DC |
六、溫度范圍的選擇及參考溫度范圍
溫度范圍的選擇要求表盤的最大刻度范圍為工作壓力的1.5~2倍，且量程范圍最大與最小之和大于50℃
參考溫度范圍：℃
-80~40 -40~80 -20~60 -20~100 0~50 0~100 0~150 0~200 0~250 0~300 0~350 0~400 0~450 0~500 0~600
七、產品選型
| WSS |
|
雙金屬溫度計 |
|
N |
|
耐震結構 |
X |
|
電接點結構 |
表盤公稱直徑 |
-4 |
|
Φ100 |
表盤形式 |
0 |
|
軸向（直型） |
1 |
|
徑向（角型） |
8 |
|
萬向（可調角型） |
安裝固定形式 |
0 |
|
無固定裝置 |
1 |
|
可動外螺紋 |
2 |
|
可動內螺紋 |
3 |
|
固定螺紋 |
4 |
|
固定法蘭 |
5 |
|
卡套螺紋 |
6 |
|
卡套法蘭 |
電接點形式 |
M |
|
上下限 |
N |
|
雙上限 |
P |
|
雙下限 |
|
八、選型須知
請?zhí)峁┬吞?hào)、表盤直徑、精度等級、安裝固定形式、測溫范圍、保護管材質、長度或插入深度。
選型舉例：現場管道為Ф159*4.5，測量熱水，測溫范圍0～100℃，1.5級，徑向螺紋連接，材質要求1Cr18Ni9Ti 溫度計表盤Ф100，帶報警控制，現場環境濕度大，室外安裝，管道有振動，要求抗振性好
根據以上要求選型如下：耐震電接點雙金屬溫度計 WSSNX-411， 0～100℃，L=120， M27×2可動外螺紋連接，1.5級
