應用

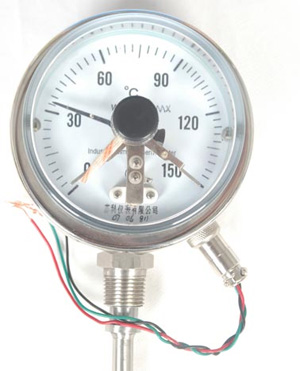

WSSX系列電接點雙金屬溫度計應用于生產現場對溫度需自動控制和報警。直接測量各種生產過程中-80~500℃范圍內體、蒸汽和氣體介質溫度。
特點
· 現場顯示溫度,直觀方便;
· 具有自動切斷電源和報警功能;
· 安全可靠,使用壽命長;
· 多種結構形式,可滿足不同要求。
工作原理
電接點雙金屬溫度計是利用溫度變化時帶動觸點變化,當其與上下限觸點或斷開的同時,使電路中的繼電器動作,從而自動控制及報警。
主要技術參數
· 產品執行標準:JB/T8803-1998 GB3836-83
· 標度盤公稱直徑:100;60
· 精度等級:(1.0),1.5;2.5
· 熱響應時間:≤40S
· 防護等級:IP55
· 正常工作大氣條件:溫度-25~+55℃,相對濕度≤85%
· 設定點誤差:設定點誤差應不超過基本誤差限的1.5倍。
· 切換差:切換差應不超過基本誤差限的1.5倍。
· 切換重復性:切換重復性極限范圍不大于基本誤差限絕對值的1/2。
電氣參數 |
額定功率VA |
最高工作電壓V |
最大允許電流 |
10 |
220 a.c |
0.7A |
24 d.c |
|
選型編碼 |
型號命名方法
代碼 |
代碼說明 |
WSS |
雙金屬溫度計 |
|
代碼 |
說明 |
X |
電接點結構 |
|
代碼 |
表殼材質說明 |
? |
普通材質不做標注 |
B |
不銹鋼(60表盤的只有鋁殼產品) |
|
代碼 |
說明 |
-3 |
表盤直徑60mm |
-4 |
表盤直徑100mm |
|
代碼 |
說明 |
0 |
表盤方向-軸向 |
1 |
表盤方向-徑向 |
8 |
表盤方向-萬向 |
|
代碼 |
說明 |
0 |
無固定安裝形式 |
1 |
可動外螺紋安裝 |
2 |
可動內螺紋安裝 |
3 |
固定螺紋安裝 |
4 |
固定法蘭安裝 |
5 |
卡套螺紋安裝 |
6 |
卡套法蘭安裝 |
|
代碼 |
說明 |
? |
普通型不標住 |
B |
隔爆型 |
|
代碼 |
說明 |
M |
上下限報警 |
N |
雙上限 |
P |
雙下限 |
|
備注: |
1.電接點雙金屬溫度計表盤60mm的報警方式常規的是上下限報警,要是需要雙上限或者雙下限的需要訂制; |
2.請?zhí)峁┬吞、表盤直徑、精度等級、安裝固定形式、測溫范圍、保護管材質、長度或插入深度。 |
3.選型舉例:萬向型,表盤直徑Φ100,測溫范圍0~400℃,1.5級,活動外螺紋M27×2,長度450mm |
WSSX-481, 0~400℃,L=450, M27×2,1.5級 |
型號及規格 |
型號 |
測溫范圍 |
精度等級 |
保護管材料 |
規格 |
安裝固定裝置 |
WSSX-400 |
-80~+40
-40~+80
0~50
0~100
0~150
0~200
0~300
0~400
0~500 |
1.5 |
1Cr18Ni9Ti
304
316
316L
哈氏C-276 |
75
100
150
200
300
400
500
750
1000 |
無固定裝置 |
WSSX-401 |
WSSX-480 |
WSSX-401 |
可動外螺紋 |
WSSX-411 |
WSSX-481 |
WSSX-402 |
可動內螺紋 |
WSSX-412 |
WSSX-482 |
WSSX-403 |
固定螺紋 |
WSSX-413 |
WSSX-483 |
WSSX-404 |
固定法蘭 |
WSSX-414 |
WSSX-484 |
WSSX-405 |
卡套螺紋 |
WSSX-415 |
WSSX-485 |
WSSX-406 |
卡套法蘭 |
WSSX-416 |
WSSX-486 |
|
備注:特殊形式可根據協議訂貨。 |
電接點雙金屬溫度計電接點接線方式 |
|
|
