 您現在的位置 > 首頁 > 電線電纜 > 交聯聚乙烯絕緣電力電纜

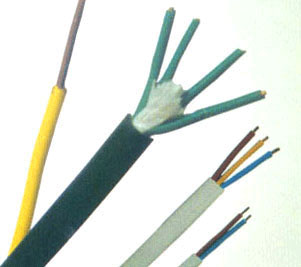

交聯聚乙烯絕緣電力電纜

交聯聚乙烯絕緣電力電纜

◆用途：交聯聚氯乙烯絕緣電力電纜適用于額定電壓U0/U為26/35KV及以下供輸配電系統中。
◆執行標準：GB12706-91等效采用IEC502、IEC332-3標準
◆用途：交聯聚乙烯絕緣電力電纜適用于額定電壓U0/U為26/35KV及以下供輸配電系統中。
◆使用特性：工作溫度：電纜線芯允許長期不超過90℃
線芯短路溫度不得超過250℃，持續時間不超過5秒。
◆彎曲半徑：
單芯電纜允許彎曲半徑：20（d+D）±5%
多芯電纜允許彎曲半徑：15（d+D）±5%
◆敷設溫度：低0℃時敷設，必須預先加溫。
◆敷設落差：敷設不受水平落差限制。
◆電纜型號、名稱及用途
型號 名稱 適用范圍
YJV
YJLV
ZR-YJV
ZR-YJLV 		阻燃和非阻燃銅芯或鋁芯交聯聚乙烯絕緣，聚氯乙烯護套電力電纜 適用于室內外敷設，可經受一定的機械外力作用的場合，單芯電纜不能允許敷設在磁性管道中。
YJV22
YJLV22
ZR-YJV22
ZR-YJLV		 阻燃和非阻燃銅芯或鋁芯交聯聚乙烯絕緣，聚氯乙烯護套鋼帶鎧裝電力電纜 適用于埋地敷設，能承受機械外力作用，但不能承受大的拉力。
YJV32
YJLV32
ZR-YJV32
ZR-YJB32		 阻燃和非阻燃銅芯或鋁芯交聯聚乙烯絕緣，聚氯乙烯護套細鋼絲鎧裝電力電纜 適用于水中或落差地區，能承受機械外力作用和相當拉力。

亦可提供聚乙烯護套YJY、YJLY系列產品
◆電纜規格：

芯數 銅導體 鋁導體
YJV，ZR-YJV YJV22，ZR-YJV22 YJLV，ZR-YJLV YJLV22，ZR-YJLV22
1 1.5-500 10-500 10-500 10-500
2 1.5-300 4-240 10-300 10-240
3 1.5-300 2.5-240 10-300 10-240
4 1.5-300 2.5-240 10-300 10-240
5 1.5-300 2.5-240 10-300 10-240
3+1 4-300 4-240 16-300 16-240
3+2 4-300 4-240 16-300 16-240
4+1 4-300 4-240 16-300 16-240

表中示列入的產品標準、規格和截面，亦可按用戶要求訂貨

◆生產范圍：

型號
芯數
額定電壓kV
3.6/6
6/6，6/10
8.7/10，8.7/15
12/20
21/35
26/35
導電線芯標稱截面mm2
YJV
YJLV
ZR-YJV
ZR- YJLV
1
25-400
25-400
25-400
35-400
50-400
50-400
3
25-300
25-300
25-300
35-300
50-185
50-185
YJV22
YJLV22
ZR-YJV22
ZR-YJLV
3
25-300
25-300
25-300
35-300
50-185
50-185
YJV32
YJLV32
ZR-YJV32
ZR-YJLV32
1
25-400
25-400
25-400
35-400
50-400
50-400
3
25-300
25-300
25-300
35-300

表中未列入的產品標準、規格和截面，亦可按用戶要求訂貨。
◆導電線芯直流電阻：

導體標稱截面
導體最大直流電阻
Ω/km
mm2
銅
鋁
1.5
12.1
-
2.5
7.41
-
4
4.61
7.41
6
3.08
4.61
10
1.83
3.08
16
1.15
1.91
25
0.727
1.20
35
0.524
0.0868
50
0.387
0.641
70
0.268
0.443
95
0.193
0.320
120
0.153
0.253
150
0.124
0.206
185
0.0991
0.164
240
0.0754
0.125
300
0.0601
0.100
400
0.0474
0.0778
500
0.0366
0.0605

電纜3+1，3+2、4+1、電纜中3、4（主線芯）和1、2（輔線芯）之間的配備。

120主線芯
（mm2） 		2.5 4 6 10 16 25 35 50 70 95 120 150 185 240
輔線芯
（mm2） 		1.5 2.5 4 6 10 16 16 25 35 50 70 70 95 120

◆電纜截流量：

導體 導體截面 非鎧裝型電纜 鎧裝型電纜
單芯 3芯 單芯 3芯
空氣 土壤 空氣 土壤 空氣 土壤 空氣 土壤
銅導體 1.5 30 43 21 25 - - - -
2.5 40 57 28 33 - - 28 33
4 53 74 37 44 - - 37 43
6 67 94 46 54 - - 47 54
10 93 127 63 73 105 125 63 71
16 124 165 84 94 136 162 84 92
25 168 213 109 120 180 210 110 118
35 207 256 132 144 220 253 134 141
50 252 304 159 169 265 299 161 167
70 308 372 195 205 322 366 197 203
95 384 449 237 245 398 442 239 242
120 439 512 273 278 465 505 275 274
150 507 575 310 309 521 567 314 305
185 591 650 355 347 604 639 354 341
240 694 757 416 399 706 744 414 392
300 810 855 473 446 819 842 - -
400 937 976 - - 949 962 - -
500 1078 1110 - - 1094 1094 - -

鋁導體 10 71 97 48 56 81 96 49 55
16 121 162 82 92 133 159 82 90
25 130 165 85 93 140 163 85 92
35 160 199 102 111 170 196 104 110
50 195 235 123 131 205 272 124 129
70 239 289 152 159 250 284 153 158
95 298 348 184 190 208 343 185 188
120 340 398 213 216 361 392 214 213
150 392 445 241 240 404 439 242 237
185 459 505 277 271 469 497 277 267
240 539 589 326 312 549 578 325 308
300 629 664 272 351 636 654 - -
400 731 762 - - 741 751 - -
500 845 870 - - 858 858 - -

型號說明:

項目 代號 說明
阻燃代號 /
ZR 		非阻燃可省略
阻燃
絕緣材料 YJ 交聯聚氯乙烯材料
護套材料 V
 聚氯乙烯
鎧裝材料 22
32 		鋼帶鎧裝
細鋼絲鎧裝
耐熱等級 1
90
105 		工作溫度為70℃，可省略
工作溫度為90℃
工作溫度為105℃
額定電壓等級 0.6/1KV
26/35KV
 額定工作電壓U0/U為0.6/1KV
額定工作電壓U0/U為26/35KV
規格   填寫芯數×導體截面（N×S）
N：1 2 3 4 3+1 5 4+1 3+2
S：1.5 2.5 4 6 10……240mm2

型號規格表示:
例1:0.6/1KV銅芯交聯聚乙烯絕緣聚氯乙烯護套、3芯120mm2交聯電力電纜表示為：YJV0.6/1KV 3×120mm
例2：8.7/10KV銅芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套、3芯70mm2高壓交聯電力電纜表示為：YJV228.7/10KV 3×70
◆交貨長度：電纜一般應不少于100米，允許50米以上的短線交貨、數量不超過交貨總長的10%；如有特殊要求供需雙方可另行協商。
