UFZ型浮標液位計的概述
UFZ浮標液位計是一種簡易的液位測量?jī)x表，它適用于石油化工系統中貯有腐蝕性介質的槽、罐、油箱、油庫等的平底錐蓋及拱頂容器以及一般企業、民用建筑的水塔(水箱)所需價格低廉的液位測量，以解決人工測量液位的困難。
浮標液位計工作原理
浮標液位計是根據力平衡原理設計的，當罐內液位處于某--位置時浮標重量W,重錘指針重量W1和浮標浸在液體中所受浮力F,整個系統中摩擦力f，四力處于平衡狀態(即W-F-W1-f=0)。當液位上升時，由于牽引索吊著浮子沿導向索被浮起，液體浮力，F(xiàn)增大，使原平衡系統地四力失去平衡，在重力的作用下，重錘指針(8)向下滑行，同時也連續地在標尺.上指示液位的上升高度。同理，可說明液位下降時，浮子浮力F減少，使?fàn)恳髋c液體同步下降，由于浮子的重量大于重錘指針的重量，使指針向上運動，同樣在液位連續下降變化時，重錘指針能隨之連續地指示液位的下降情況，從而達到正確測量液位變化的目的。

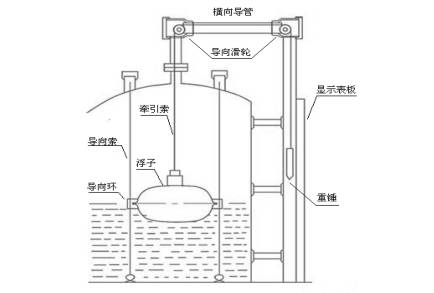

浮標液位計儀表結構示意圖

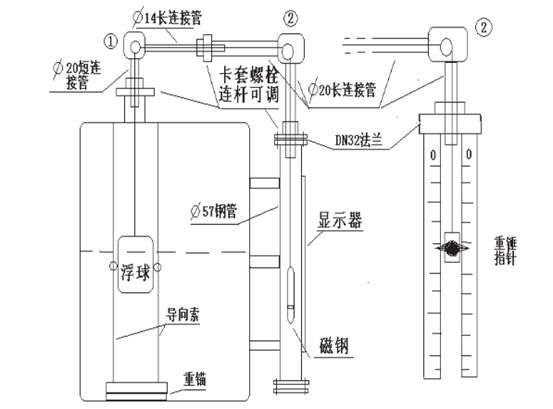

浮標液位計儀表結構圖
液位計是由浮子、牽引索、導向滑輪、重錘指針、顯示標尺或磁性翻板等五部分組成。
1、浮子:浮子是用二個不銹鋼(或碳鋼)空心圓錐體和-一個不銹鋼(或碳鋼)空心圓柱體焊接而成，并在浮子兩側焊有導向環起導向作用，浮子的作用是直接把液位變化的浮力轉給牽引索，使?fàn)恳鲗⒁何蛔兓D(zhuǎn)送給重錘指針，實現液位變化的現場指示。
2、牽引索:連接鋼絲的一端吊著浮子，另一端連接重錘指針，中間部分封閉在鋼管內。
3、導向滑輪:它是根據現場液位罐的幾何形狀和儀表安裝要求，又連接鋼絲導向滑輪核定滑輪外殼兩部分組成，主要作用是為連接鋼絲導向，系統轉動的阻力減少。
4、重錘指針:是選用A3F鋼所制成，中間制成指針形式，指針?biāo)赶鄳?yīng)的標尺數值即為測量液位高度，它是隨浮子的變化隨連接牽引索進行同步運動的。磁性翻板顯示時重錘指針由內裝磁鋼的鋼管代替。
5、顯示標尺:它由用戶根據實際工況條件由合金鋁或不銹鋼壓制而成的，并在表面刻好標準數值，以厘米為單位，每節高度為1米。磁性翻板顯示時由紅、白翻板代替。
浮標液位計主要技術參數
1、工作壓力:常壓或≤0.6MPa(帶密封管)
2、介質密度>0.6g/cm2
3、測量范圍:L=20m內的任意指定測量范圍，對于大于20m的范圍由用戶指定，按特殊規格。
4、現場指示精度:+10mm
5、被測介質溫度:-30C~300C
6、導向鋼絲安裝垂直度:≤+5°
浮標液位計儀表基本選型參數
| SKUFZ |
浮標式液位計 |
|
代碼 |
顯示指示方式 |
| A |
簡易刻度標貼式 |
| B |
重錘導向槽刻度指示 |
| C |
磁性翻板顯示式 |
|
代碼 |
橫向?qū)Ч苓B接形式 |
| A |
固定尺寸 |
| B |
可調節型 |
|
代碼 |
支架主體材質 |
| 1 |
PP |
| 2 |
304 |
| 3 |
316L |
|
代碼 |
帶輸出信號（磁性翻板顯示式） |
| 1 |
基本型 不帶輸出 |
| 2 |
帶上、下限開關輸出 |
| 4 |
帶電遠傳（4~20mA輸出，24VDC供電） |
| 5 |
帶防爆型電遠傳（4~20mA輸出，24VDC） |
|
代碼 |
安裝間距（測量范圍mm） |
| L |
|
|
代碼 |
介質密度g/cm3 |
| ρ |
|
|
代碼 |
與罐體連接的頂部法蘭尺寸 |
| DN |
|
|
代碼 |
浮球材質 |
| A |
304 |
| B |
316 |
| C |
PP |
| D |
304襯四氟 |
| E |
其他 |
|
代碼 |
是否帶導向索固定浮球 |
| A |
無導向索 |
| B |
有導向索2根 |
|
浮標液位計安裝調試
1、按照兩個導向滑輪的間距，在容器.上方開三個孔，分別焊接導向螺栓管和滑輪導管;在容器外側焊接標尺支架，高度以保持兩個導向滑輪水平為準
2、儀表的調零
在儀表安裝時，罐內應還未有被測介質，浮標在罐內的底部時，重錘指針部分的紅色尖頭指示應指在標尺測量范圍的頂部“零”值上，否則要調整鋼絲長度。
3、儀表的量程調整
儀表在調好零位的基礎上，再把浮標拉到容器的項部或最大測量點上，重錘指針部分的紅色尖頭應指在標尺的底部位置上，即落在標尺最大量程點上。
浮標液位計安裝使用及注意事項
1、導向鋼絲下支承焊接安裝:
在容器底部按照液位計浮子運動方向要求確定位置，焊接或鉚接好固定導向鋼絲下支承。如設備不具備焊接條件,可采用重錨固定方式固定導向鋼絲下支承。如容器內液面波動不大，可不安裝導向鋼絲。
2、導向鋼絲的安裝:.
(1)用力使鋼絲拉直，并固定在下支承上,注意不要使鋼絲有彎曲或打結現象,以免影響浮子上下移動。
(2)導向鋼絲通過浮子的導向環，后穿入吊勾螺釘，把鋼絲的終端固定并用導線夾頭夾緊，并旋緊吊勾螺母，使其處于緊張狀況，再將上螺母拼緊，以防松動，然后蓋好封蓋。
(3)兩根導向鋼絲要垂直地面，而且相互平行，保證兩者之間距離與浮子的導向環的中心距一致
4、標尺安裝:
標尺的長度是按用戶在訂貨時所提供的測量范圍而確定的，在安裝時要求:
(1)標尺的連結部分應做到平直、光滑、不應有凹凸現象，以免影響重錘指針的正常運行，或引起測量的誤差。
(2)標尺應與貯罐內液面相垂直，不應有傾斜現象，標尺安裝的垂直度不能大于5°，以免造成重錘指針卡死，使測量失敗。
(3)在焊接標尺腳架時，應盡量做到安裝表面在同一平面上，安裝孔在同上直線上，即做到確保標尺的刻度面及重錘指針兩側導向均要平直稱為直線，使重錘指針在標尺槽中靈活升降。
5、浮標連接鋼絲及重錘指針的安裝:
浮標與連接鋼絲的一-端用導線夾頭夾緊固定，然后將連接鋼絲的另--端裝進事先安裝好的兩個導向滑輪盒內，并和重錘指針相連接，用導線夾頭夾緊固定，最后調整各導向滑輪支架，使連接鋼絲與水平垂直，使浮標在導向鋼絲上活動靈活，有輕滑感、無卡死、扭曲、打結、打卷或損傷等現象。
注意:掌握鋼絲的所需長度。
定貨須知:
1.介質名稱、密度
2.溫度與壓力

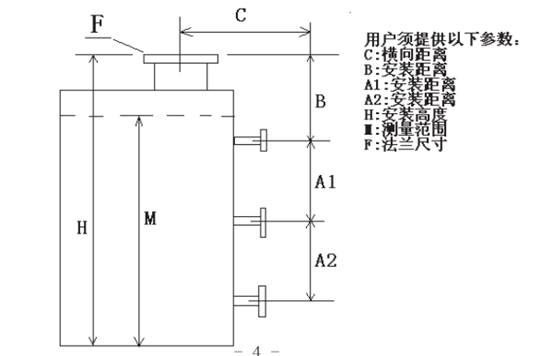

3.連接管尺寸(如圖)
4.法蘭尺寸及壓力等級
安裝示意圖
|
